система параллельного вождения  "агронавигатор плюс" возможности и применение

Программа опрыскивание

Программа «Опрыскивание», установленная в НК Агронавигатор, обеспечивает параллельное вождение с/х агрегата с различными функциями управления внесением раствора пестицидов в зависимости от дополнительного оборудования, установленного на опрыскивателе. Однако, даже на самом простом опрыскивателе с помощью НК обеспечивается дополнительный контроль выдерживания водителем оптимальной скорости обработки («виртуальный» расходомер) и контроль захода секций штанги на ранее обработанный участок (до 16 «виртуальных» секций).

При доукомплектовании опрыскивателя электрокранами, расходомером и блокам БКУ (контроль секций), его производительность и качество работ резко возрастают, так как обработки можно будет проводить на различных скоростях – навигатор подбирает расход жидкости в зависимости от текущей скорости обработки для выдерживания установленной нормы внесения и автоматически отключает опрыскивание при заходе форсунок/секций штанги на обработанную поверхность.

система параллельного вождения агронавигатор плюс

В отличие от аналогичных систем управления, на щелевых опрыскивателях для обеспечения функции автоматического выдерживания нормы внесения не требуется дополнительных внешних блоков управления. Электрокранами непосредственно управляет НК «Агронавигатор»!.

Так, по функциям параллельного вождения и автоматического выдерживания нормы внесения один НК «Агронавигатор» заменяет две широко распространенные в России системы: навигатор Trimbl-250 + компьютер Bravo180, а при подключении дополнительного блока БКУ – превосходит их по возможности автоматического отключения секций.

Система НК «Агронавигатор» + БКУ контролирует местоположение штанги относительно ранее проведенной обработки и при заходе на ранее обработанную поверхность:
 + раздельно отключает концевые форсунки во время параллельного вождения;
 + отключает внутренние секции во время обработки клиньев.

Во время параллельного вождения водитель, для исключения огрехов, сознательно заходит на ранее обработанную полосу на ширину захвата одной (0.5 м) или двух форсунок (1.0 м).

Система контролирует положение 4-х концевых форсунок и при необходимости автоматически отключает их распыление.

Экономия пестицидов составляет 3-5%!

Данная технология является бюджетной заменой импортных систем контроля форсунок.

Аналогов российского производства нет.

Комплект переоборудования можно установить практически на любой опрыскиватель как отечественного, так и импортного производства.

Новые функции опрыскивателя:
 - параллельное вождение;
 - автоматическое выдерживание нормы внесения при изменениях скорости;
 - автоматическое отключение секций при заходе на ранее обработанный участок при обработке клиньев;
 - автоматическое раздельное отключение концевых форсунок при заходе на обработанный участок во время параллельного вождения;
 - экономия пестицидов составляет 3-5%.

основные

функции агронавигатор плюс


виртуальный расходомер

Не требует дополнительного оборудования.
Навигатор плюс всегда показывает расход химии вычисленный с учетом внесенных в него данных.



подсказки водителю о скорости

Подсказки водителю о выдерживании скорости

Навигатор контролирует фактическую скорость движения опрыскивателя относительно оптимальной - рекомендованной, рассчитываемой по:

 -  введенной гектарной норме внесения;
 -  фактической ширине захвата ;
 -  текущем расходе раствора.

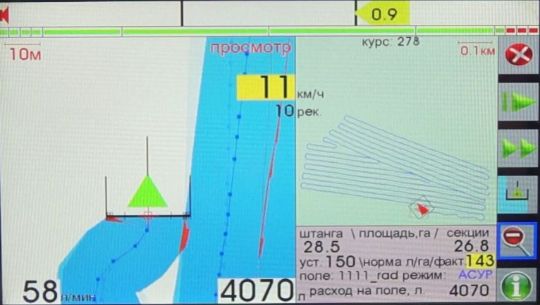

Если скорость движения опрыскивателя превышает рекомендованную, то НК изменит цвет фона отображения скорости с «прозрачного» на «желтый». В этом случае для обеспечения требуемой нормы внесения препарата требуется больший расход жидкости, чем тот который проходит через распылители, и на поле будет вноситься недостаточное количество раствора пестицидов.

Если скорость движения опрыскивателя меньше рекомендованной, цвет фона отображения скорости меняется на «красный». В этом случае происходит превышение требуемой нормы и перерасход препарата.



подсказки водителю о скорости

Контроль отключения секций над обработанным участком

При работе БНК в режиме «Расходомер» система контролирует расположение секций опрыскивателя над обработанным участком. Возможен вывод на экран меток 9 секций опрыскивающей системы. Длины меток секций на экране пропорциональны длинам реальных секций.

При заходе (выходе) соответствующей секции на обработанный ранее участок изменяется цвет ее метки:

Красный цвет метки - соответствующая секция должна быть закрыта в ручном режиме ( секция находится над ранее обработанным участком , перекрытие больше установленного значения).
Одновременно, расчетная длина штанги уменьшается на длину отключенной секции.
Зеленый цвет метки - соответствующая секция должна быть открыта в ручном режиме;
Одновременно, расчетная длина штанги увеличивается на длину подключенной секции.

Дополнительно, при заходе всех секций на ранее обработанный участок, БНК выдает сигнал управления на внешнее устройство (например - на реле отключения Главного электроклапана опрыскивающей системы).



Расходомер к агронавигатор плюс

Реальный расходомер

К БНК можно подключить реальный расходомер, фиксирующий количество жидкости в опрыскивающей системе.
